Характеристики
Подача, м3/ч
—
10
Давление на выходе из насоса, МПа, не более
—
5
По запросу
Нашли дешевле?
Выберите нужный вариант товара
Насос ПДВ 10/50А
Взрывозащищенность:
N
Коррозионностойкость:
N
Описание

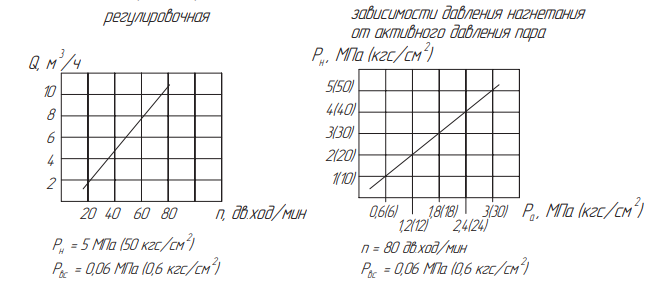

Технические характеристики
Типоразмер насоса | ПДВ 10/50А |
Подача, м3/ч | 10 |
Номин. давление на выходе из насоса, МПа | 5 |
Макс. давление на выходе из насоса, МПа | 5,6 |
Число двойных ходов поршня, мин. | 80 |
Исполнение | О, С |
Рабочее давление пара, МПа | 3,4 |
Допустимая вакууметрическая высота всасывания, м | 6 |
Габаритные размеры (L*B*H), мм | 670*465*1288 |
Масса, кг | 445 |
*Г — для сжиженных углеводородных газов плотностью от 480 до 700 кг/м3 с температурой от 243 К до 313 К (от минус 30 до плюс 40 °С);
Х — для бензольных продуктов, каменноугольных смол и темных нефтепродуктов с кинематической вязкостью от 0,008х10–4 до 8х10–4 м2/с (от 0,008 до 8 Ст) и с температурой до 393 К (120 °С);
С — судовые — для перекачивания пресной и морской воды, темных нефтепродуктов и других, сходных с указанными по химической активности жидкостей с кинематической вязкостью от 0,008х10–4 до 8х10–4 м2/с (от 0,008 до 8 Ст) и с температурой от 278 К до 393 К (от 5 до 120 °С), а насосы с подачей более 100 м3/ч предназначены, кроме того, и для перекачивания бензина с температурой от 273 К до 303 К (от 0 до 30 °С);
О — общепромышленное — для перекачивания пресной воды, темных нефтепродуктов и других, сходных с указанными по химической активности жидкостей с кинематической вязкостью от 0,008х10–4 до 8х10–4 м2/с (от 0,008 до 8 Ст) и с температурой от 278 К до 378 К (от 5 до 105 °С).

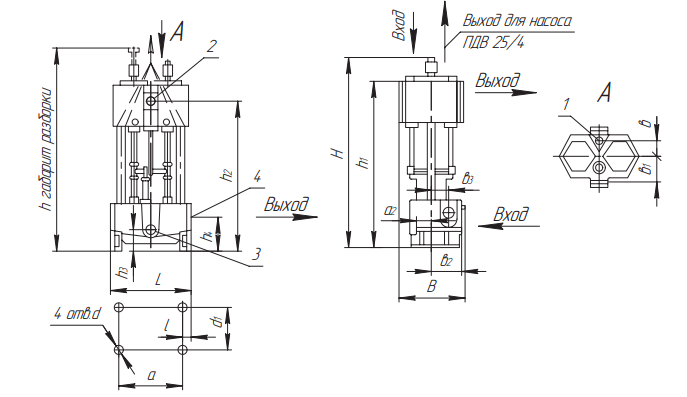

Габаритные размеры
Типоразмер | Размеры, мм | |||||||||||||||||
L | B | H | h | h1 | h2 | h3 | h4 | h5 | b | b1 | b2 | b3 | a | a1 | a2 | l | d | |
ПДВ 10/50А | 670 | 465 | 1288 | 1645 | 1095 | 945 | 175 | 282 | 22 | 80 | 170 | 225 | 140 | 450 | 240 | 64 | 70 | 24 |
Размеры фланцев насосов ПДВ
Типоразмер насоса | Наименование фланца | Исполнение | Py, МПа, кгс/см2 | Размеры, мм | Примечание | |||||||||||
Dy | db | D | D1 | D2 | D3 | D4 | Dm | Dn | b | n | d | |||||
ПДВ 10/50А | паровпускной | 1 | 4(40) | 25 | 33 | - | - | - | - | - | - | - | - | 3 | 18 | поставляется с насосом |
паровыпускной | 1 | 0,6 (6) | 32 | 39 | - | - | - | - | - | - | - | - | 4 | 18 | ||
всасывающий | 1 | 0,6 (6) | 71 | 78 | 165 | 132 | 108 | - | - | - | - | 13 | 8 | 18 | ||
нагнетательный | 2 | 6,3(63) | 50 | 50 | 155 | 117 | 96 | 73 | 87 | 86 | 58 | 23 | 6 | 18 |
