Характеристики
Мощность электродвигателя, кВт
—
800
Полное давление, Па
—
12880
Производительность по воздуху, м3/час
—
150000
По запросу
Нашли дешевле?
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Описание

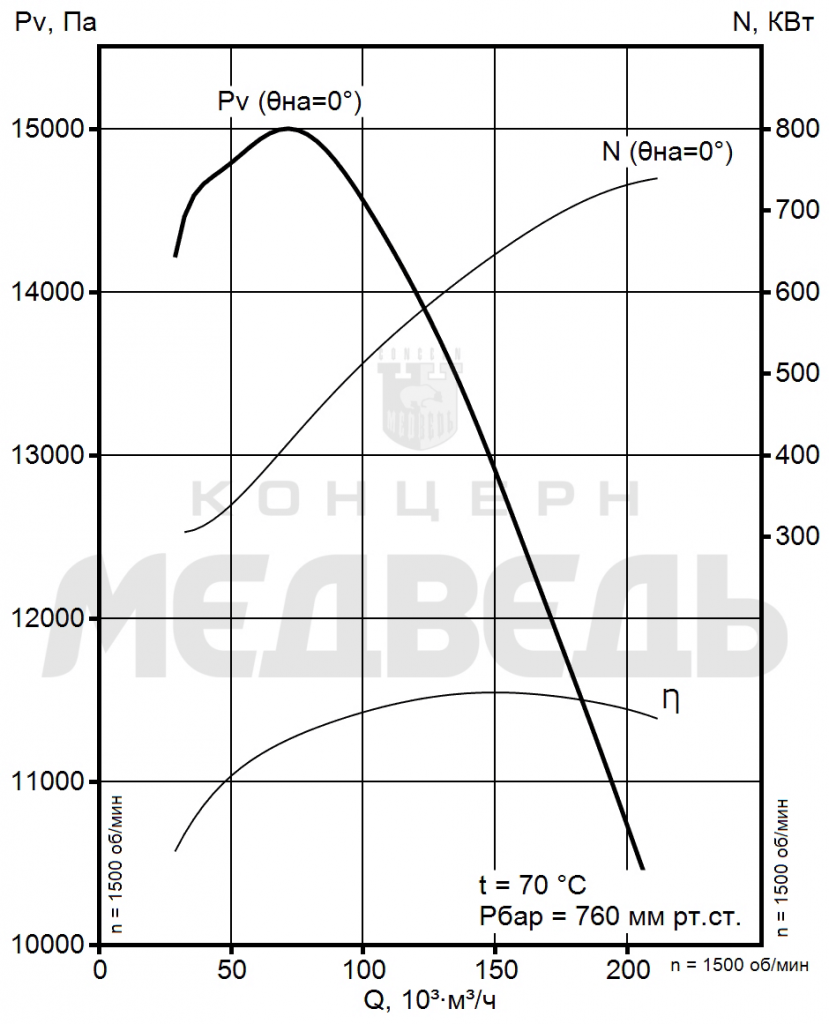

Технические характеристики
Типоразмер машины | ВМ-20 | |||
Производительность, Q, м3/ч | 150000 | |||
Полное давление, Pa, Па | 12880 | |||
Максимальный КПД, η, % | 82 | |||
Частота вращения, мин-1 | 1500 | |||
Электродвигатель | Типоразмер |
ДАЗО4‑450У‑4МУ1 |
ДАЗО4‑85/55‑4У1 | ДАЗО4‑560Х‑4ДУ1 |
Мощность, кВт | 800 | 800 | 1000 | |
Частота вращения, мин-1 | 1500 | 1500 | 1500 | |
Напряжение, В | 6000 | 10000 | 10000 | |
Масса без эл.дв, кг | 4050 |
Габаритные размеры
Типоразмер машины | φ | Размеры, мм | ||||||||||||
h1 | L1 | L2 | L4 | D | D1 | D2 | d | d2 | A | a | B | b | ||
ВМ-20 | 30° | 1200 | 1374 | 1801 | 450 | 2000 | 1245 | 1325 | 18 | 18 | 2805 | 950 | 3420 | 1300 |
60° | 750 | 1598 | 1909 |
450 |
||||||||||
90° | 750 | 1518 | 1839 |
450 |
||||||||||
150° | 1200 | 933 | 1267 |
450 |
||||||||||
180° | 750 | 1294 | 1605 |
450 |
||||||||||
270° | 750 | 2058 | 1356 |
450 |
||||||||||
φ | Размеры, мм | N | N2 | |||||||||||
H | h | h2 | C | E | T1 | T2 | L3 | L5 | L6 | L7 | ||||
30°÷270° | 2926 | 1270 | 622 | 1000 | 600 | 1075 | 680 | 450 | 470 | 800 | 710 | 16 | 18 |
