Характеристики
Мощность, кВт
—
110
Частота вращения вала , об/мин
—
750
от 456 137 ₽
Нашли дешевле?
Выберите нужный вариант товара

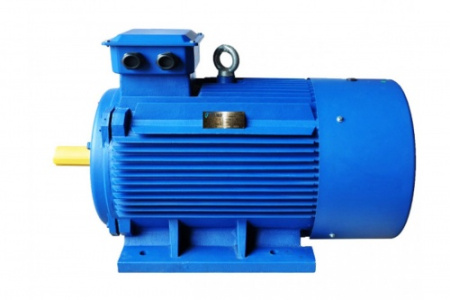

Электродвигатель АИР315M8 (Электромашина) 3081 - фланец
Электродвигатель АИР315M8 (Электромашина) 1081 - лапы
456 137 ₽/шт
Варианты цен
456 137 ₽/шт
Описание
Технические характеристики
Напряжение, В: 220/380; 380/660 Мощность, кВт: 110 Синхронная частота вращения, об/мин: 750 Ток статора, А: 209 КПД %: 93,5 Коэффициент мощности: 0,85 Iпуск/Iном: 6 Масса, кг: 1040Условное обозначение
Например: АИР315М8, где:- А - асинхронный двигатель;
- И - Интерэлектро;
- Р - привязка мощностей к установочным размерам в соответствии с ГОСТ Р 51689;
- 315 - высота оси вращения (габарит);
- М - установочный размер по длине станины;
- 8 - число полюсов.
Конструктивное исполнение
-
Х Х XX Х
- X Латинские буквы IМ
- X Конструктивное исполнение (одна цифра)
- XX Способ монтажа (две цифры)
- X Исполнение конца вала (одна цифра)
- IМ1 - на лапах с подшипниковыми щитами;
- IМ2 - на лапах с подшипниковыми щитами и фланцем со стороны привода;
- IМЗ - без лап с подшипниковыми щитами и фланцем со стороны привода.
- 1 - с одним цилиндрическим концом вала;
- 2- c двумя цилиндрическими концами вала.
По способу монтажа Электродвигатели АИР изготавливаются в исполнении (1-я цифра):
Исполнения по способу монтажа (2 и 3-я цифры).
Условные обозначения концов вала (4-я цифра):
Конструктивные исполнения и способ монтажа электродвигателя АИР.
Габаритные размеры
Габаритные и присоединительные размеры электродвигателя АИР315М8 для исполнений IM1081, IM2081, IM3081.
| Тип двигателя | Число полюсов | Габаритные размеры, мм | Установочные и присоединительные размеры, мм | |||||||||||||||||||||
| l30 | l33 | h31 | d24 | l1 | l2 | l10 | l31 | d1 | d2 | d10 | d20 | d22 | d25 | b1 | b2 | b10 | h1 | h2 | h5 | h6 | h10 | h | ||
| АИР315М8 | 8 | 1290 | 1530 | 765 | 660 | 170 | 170 | 457 | 216 | 90 | 90 | 28 | 600 | 24 | 550 | 25 | 18 | 508 | 14 | 11 | 95 | 69,5 | 30 | 315 |
