Описание
Состоит из насоса и приводного двигателя, устанавливающихся на надежную раму, обеспечивающую жесткость всей конструкции. Крепятся при помощи специальной втулочно-пальцевой муфты. Используется в различных системах для удаления концентрата или перекачивания жидкости с максимальным размером частиц 1 мм. Соответствует всем требованиям действующего ГОСТа.
Высокий уровень герметичности достигается за счет использованиям теплостойкой резины во всем соединениях элементов корпуса. Все элементы насоса выполнены из высококачественных износоустойчивых материалов, что существенно увеличивает срок службы агрегата.
Технические характеристики
Подача, м3/ч: 32 Напор, м: 150 КПД насоса, %: 66 Допускаемый кавитационный запас, м, не более: 1,6 Давление на входе в насос, МПа (кгс/см2), не более: 0,98(10) Максимальная мощность насоса, кВт: 25 Частота вращения, с-1 (об/мин): 49(2950) Температура перекачиваемой жидкости, К (°С), не более: 433(160) Род тока: переменный Напряжение, В: 380 Частота тока, Гц: 50 Утечка через уплотнение, м3/ч (л/с): 0,05...0,01 (5...10)Характеристика насоса

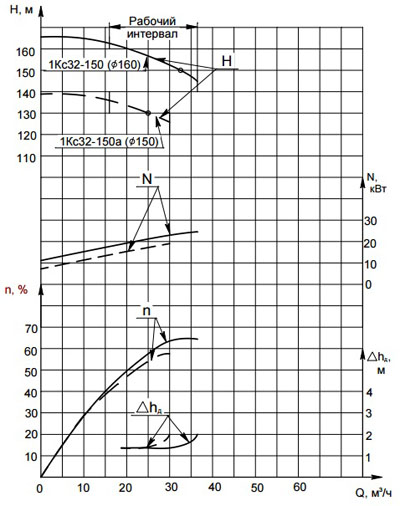

Характеристика насоса 1Кс32-150.
Частота вращения 49 с-1 (n=2950об/мин)
Жидкость-вода, плотность 1000 кг/м3
*-данные для насоса
Габаритные размеры
Габаритные размеры электронасосов 1Кс32-150.
| Типоразмер насоса | Размеры, мм | Масса, кг | ||||||||||||||||||||||||||||||||
| L | L1 | L2 | L3 | L4 | L5 | A | A1 | A2 | B | B1 | B2 | H | H1 | H2 | D | D1 | D2 | D3 | D4 | D5 | D6 | D7 | D8 | D9 | d | d1 | d2 | b | h | n | n1 | l | ||
|
1Кс32-150 |
1330 | 410 | 250 | 435 | 585 | 460 | 585 | 485 | 290 | 420 | 340 | 150 | 430 | 180 | 20 | 215 | 180 | 158 | 150 | 100 | 180 | 145 | 122 | 95 | 65 | 24 | 30 | 18 | 10 | 33 | 8 | 8 | 80 | 320 |
Габаритные размеры и параметры агрегатов
Габаритные размеры и параметры агрегатов 1Кс32-150.
| Типоразмер насоса | Типоразмер двигателя | Мощность, кВт | Размеры, мм | Масса, кг | |||||||||||||||||||||||||||||
| L | L1 | L2 | L3 | L4 | L5 | l | l1 | l2 | l3 | l4 | B | B1 | B2 | B3 | H | H1 | D | D1 | D2 | D3 | D4 | D5 | D6 | D7 | D8 | D9 | n | n1 | d | ||||
|
1Кс32-150 |
АИР180М2 | 30 | 2015 | 1085 | 1525 | 280 | 340 | 585 | 25 | 110 | 23 | 75 | 237,5 | 438 | 305 | 250 | 350 | 600 | 340 | 215 | 180 | 158 | 150 | 100 | 180 | 145 | 122 | 95 | 65 | 8 | 8 | 18 | 580 |
